(idea) Gantt

思考内容 (群聊记录)

多条时间线并行（正符/农业/工业/战争/不同国家）……确实挺难画

做成数据库的形式，允许勾选需要哪几条时间线，动态渲染

这方面我认为应该有可以参考的东西，我找找

https://www.allhistory.com/ (主要关注里面的 “全画作” 一项)

不过mermaid的甘特图太窄，我说专业版的专门做甘特图的东西，可能能达到差不多的效果？

有点像多分层的甘特图

一个允许多时间线的甘特图

虽然mermaid的甘特图效果比较糟糕，语法……其实也糟糕，但我想是可以参考的专业的那种甘特图（可以拖拽缩放的）效果才能好

纯md的话，我感觉设计出来还行
每项只需要声明三个内容：

时间段内容（允许md格式、加链接）
时间范围（允许三种格式：首尾/首+持续时间/仅声明开始，即时间点）
作用时间线（允许缺省，为作用于默认时间线。该项主要用于多个时间线的情况）

例如这样：

2001-2004, 做A事情, 事业线
2002-2005, 做B事情, 事业线
2003-2008, 丽丽, 感情线
2006-2010, 柳如烟, 感情线（别问为什么同一时间有两条女，问就是左拥右抱

(idea) Gantt v2

(2025-11-13)

软件调研

(2025-11-13)

搜索keyword: gantt task calender

(虽然 gantt 不一定表示时间，也可能用来模拟packet，但有些可以参考)

其他软件/插件
- https://github.com/nhn/tui.calendar ⭐12.5k
  多种日历视图x甘特图，视图能力非常强
obsidian 插件调研
- https://github.com/SsSanzo/obsidian-gantt ⭐22
- https://github.com/702573N/Obsidian-Tasks-Calendar 885
  这个不行

语法调研

obsidian-gantt

分组用空行+行来标注
项则是 label, id, 完成状态 is done, 开始, 持续

```gantt
Option Title My Gantt Chart!
Group This is a Group
Task task 1, t1, , 01/01/2022, 2M
Task task 2, t2, done, after t1, 1M
```

```gantt
Option Title My Gantt Chart!

Group This is a Group
Task task 1, t1, , 01/01/2022, 2M
Task task 2, t2, , after t1, 1M

Group This is another Group
Task task 3, t3, , after t1, 2W
Milestone important milestone, m1, , after t3
```

```gantt
option dependencies On

Group Harry's Tasks
Task My Task,                          t1,           done, 01/01/2022, 2M

Group Karine's Tasks
Task My Other Task #3342,                t2, in-progress,        after t1, 06/30/2022
Task Task With Dependency,  d3,         critical, 2W after t1, 5W, t1
Task Task With Progress      ,  tp1,    pending , 01/01/2022, 3M,      ,0%
```

Linc评价: 英文日期表示法我并不认可，不如 ISO 8601

mermaid gantt

分组用缩进+section关键字来标注
项则是 内容 :可选二的持续时间, 可选1的开始时间, 必选的持续时间 (这里类似函数参数，但却是反过来的。很反人类)

Linc评价: 参数太多，而且参数的可选规则反人类

mermaid packet

默认横向32bit，特点是会自动换行

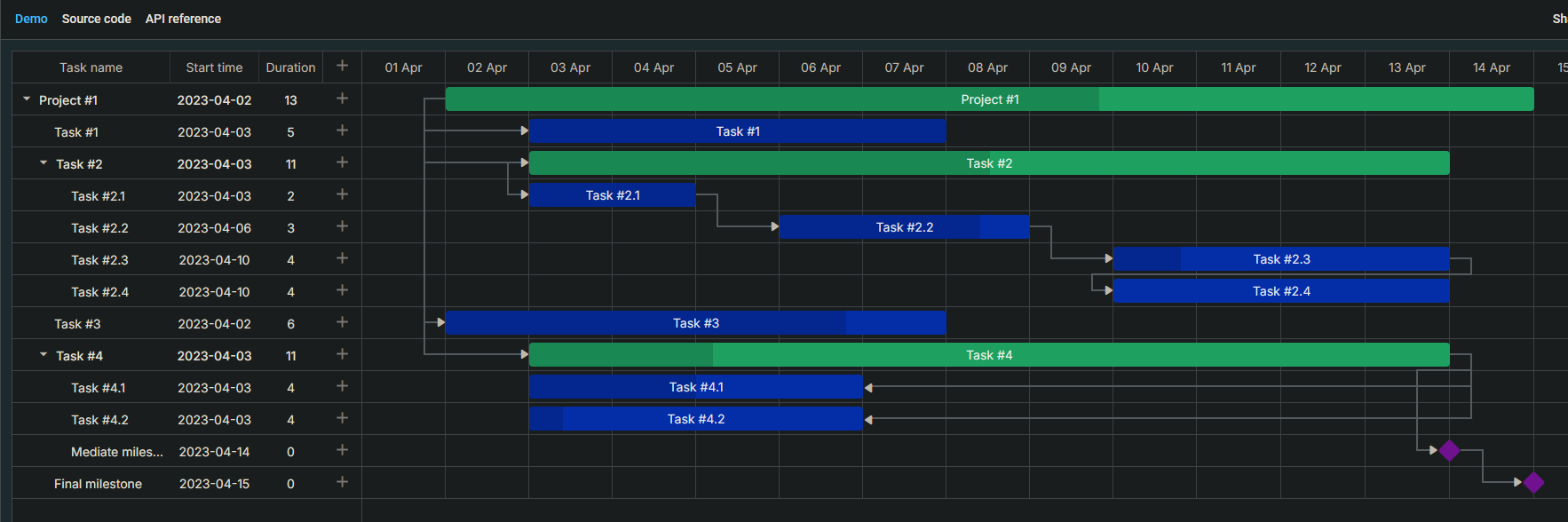

DHTMLX Gantt (列表形时间线)

https://docs.dhtmlx.com/gantt/samples/?sample='01_initialization/01_basic_init.html'&filter=''

官网: https://dhtmlx.com/docs/products/dhtmlxGantt/

这是个付费库

语法设计

列表状态约定

仅约定，非限制语法，不太想弄过多的语法限制。像我之前开发的 anyblock，其 timeline 时间描述就是自由描述的，不需要约定格式。其他处理的语法，也最多多了个 | 分割符

很多语法设计都需要约定过多的东西。首先我们应该需要判断，哪些是必须的，而哪些不是，尽量简化

时间
- 是否可选: 是。不标注则我们默认接着上一次的项结尾，而第一个则从最初开始
- 如何表示: 时间格式
持续/结束时间
- 是否可选: 是。不标注则默认持续 1/1 个单位 (对于日期来说是天)
- 如何表示: 时间格式
完成状态
- 是否可选: 是。默认是非任务项/TODO项
- 如何表示: 列表转的话用 task 语法就行了，仅支持 GFM 标准，即 [ ] 或 [x]；
  不支持像OFM那样的其他符号，如有需要，使用其他状态表示代替
时间线类别:
- 是否可选: 是。默认存在匿名的默认时间线
- 如何表示: 使用同时区的表示法，这样就不用额外多一个属性了

特点: 需便于dv查询并渲染

通用语法规则

兼容性原则

可以去兼容: (按优先级)

task 语法
anyblock 时间线
一些自定义 gantt 语法

日期

支持多种格式，可以简单分为两大种:

一是日期格式:

REG (\d{4}-\d{2}-\d{2})(?:\/(\d{4}-\d{2}-\d{2})|(\/)|\/(\d+))? TODO 支持 ISO 8601
- 2020-01-13 (没截止时间则默认一天)
  ISO 8601 规范，即 YYYY-MM-DD 格式，更适合国际化，也更计算机友好。mermaid gantt也是这种格式。我们不采用英语/一些区域的 DD/MM/YYYY 表示法，不同国家可能存在歧义，如月/日顺序在不同国家可能不同。
- 2020-01-13/2020-02-13 (用具体日期确定结束时间)
- 2020-01-13/ (结束时间未知)
- 2020-01-13/P8D (用持续时间确定结束时间) (TODO 允许小数点/分数，暂不支持单位)
- (废弃旧版使用 + 表示，但与ISO 8601 的时区表示有冲突。后改用斜杠 / 表示)

二是数字:

REG \d(/) ...

三是其他字符串: (任意表示时间，甚至不是时间也可以，如可以模拟协议图、mermaid packet)

REG ([^/]+)(?:\/([^/]+)|(\/)|\/(\d+))?
- flag不含 /。当出现未出现过的时间flag，则会往日期的横轴中依次填充。flag不可重复
- string1 (没截止时间则默认一天)
- string1/string2 (用具体日期确定结束时间)
- string1/ (结束时间未知)
- string1/2 (用持续时间确定结束时间) 视为在这个横轴中占据多少格 (TODO 允许小数点/分数，暂不支持单位)
  (废弃旧版使用 + 表示，但与ISO 8601 的时区表示有冲突。后改用斜杠 / 表示)

时间线

注: 存在默认时间线，不额外标注的话就是默认时间线

时间线的标记法我想了很久，最后想到：可以把时间线看作时间的一部分，类似于时区

例如如果存在不同的时区，我们通常也不会去合并。原因：

如果需求是合并
- 例如东八区和 Z区，你不知道要合并到谁那里，这样就又要一个额外的字段去说明
- 如果要合并，那么应该先换算再合并也能满足这种需求 (除非太懒就是想自动计算)，这种还不用额外字段说明要合并到哪一条
如果需求是不合并
- 那么正好

而时间线也可以比较时区，如历史线可以是区分不同国家历史、文化/战争等方面区分不同的时间线

可选的task/todo标记

...

扁平写法

[gantt]

- 2001-2006        | 默认时间线
- 2001-2004(事业线) | 做A事情
- 2002-2005(事业线) | 做B事情
- 2003-2008(感情线) | 丽丽
- 2006-2010(感情线) | 柳如烟

或

[gantt]

- [ ] 2001-2006 | 默认时间线
- [x] 2001-2004 | 做A事情, 事业线
- [x] 2002-2005 | 做B事情, 事业线
- [ ] 2003-2008 | 丽丽, 感情线
- [ ] 2006-2010 | 柳如烟, 感情线

（别问为什么例子里同一时间有两条女，问就是诚哥

语法糖 - 按时间分组

[gantt]

- 2001-2004
  - 做A事情, 事业线
- 2002-2005
  - 做B事情, 事业线
- 2003-2008
  - 丽丽, 感情线
- 2006-2010
  - 柳如烟, 感情线

或

[gantt]

- 2001-2004
  - [x] 做A事情, 事业线
- 2002-2005
  - [x] 做B事情, 事业线
- 2003-2008
  - [ ] 丽丽, 感情线
- 2006-2010
  - [ ] 柳如烟, 感情线

语法糖 - 按时间条分组

[gantt]

- 事业线/
  - 2001-2004 | 做A事情
  - 2002-2005 | 做B事情
- 感情线/
  - 2003-2008 | 丽丽
  - 2006-2010 | 柳如烟, 感情线

或

[gantt]

- 事业线/
  - [x] 2001-2004 | 做A事情
  - [x] 2002-2005 | 做B事情
- 感情线/
  - [ ] 2003-2008 | 丽丽
  - [ ] 2006-2010 | 柳如烟, 感情线

渲染

分组是按上下完全切分，还是按自动分配颜色组

先不支持同一个上下组分颜色组吧，有点麻烦

(idea) Gantt v3

(2025-11-15)

语法定义

ISO 8601 标准

先介绍 ISO 8601 标准的时间，可见: https://en.wikipedia.org/wiki/ISO_8601

相较于可能一些软件/插件所使用的英语/一些区域的 DD/MM/YYYY 表示法，不同国家可能存在歧义，如月/日顺序在不同国家可能不同。ISO 8601 是更国际化的表示方法，不会存在歧义。像 mermaid gantt 的时间使用的也是 8601 标准

(1) 时间点表示

格式: YYYY-MM-DDThh:mm:ss
示例: 2025-11-13T15:32:13

(2) 时间段表示

格式: 用 / 分割两个时间点，可以用P来表示持续时间
示例: 2025-11-13T15:32:13/2025-11-14、2025-11-13T15:32:13/P1DT2H

(3) 时区表示

表示 UTC 时间: 在时间末尾添加一个大写字母 Z (代表 Zulu Time，即协调世界时 UTC)。这是在服务器和日志记录中最推荐的方式。
- 示例: 2025-11-13T15:32:13Z
表示带偏移量的本地时间: 在时间末尾使用 +hh:mm，-hh:mm，或者简写的 +hhmm / -hhmm 来表示与 UTC 的时差。
- 示例 (北京时间, UTC+8): 2025-11-13T23:32:13+08:00 (这与 ...15:32:13Z 是同一瞬间)
- 示例 (美国东部时间, UTC-5): 2025-11-13T10:32:13-05:00 (这也与 ...15:32:13Z 是同一瞬间)

ISO 8601 ++ (gantt time)

后文统称为 gantt time 或 8601time，表示由该标准书写的时间点或时间段

我设计的 gantt 对于 ISO 8601 的扩展，尽量不多使用新的属性。都是在原语法的基础上进行扩展:

Note

提前总结

若 ISO 8601 的时间点格式为: dateT时间+时区，
则 ISO 8601 ++ 的时间点为: dataT时间+时区 | dataT时间+时间线名 | "" | String+时间线名

对应了三种扩展

(1) 多时间线表示

本来想用区别于时间之外的新属性来表示，但后来又想；时区何尝不是一种时间线。把时间线作为时间的属性，而非时间外的属性，可以剩下一个属性区域。故时间线使用时区表示法。
而且我认为 "指定时间线+时间点"，才构成在时间面/多条时间线中，一个时间点的完整描述。归类为时间的一部分非常合适
示例：1999+美国史 1999+文化史 1999+异世界 1999+月球
渲染：表现为上下颜色分区的多条时间线

(2) 强制时间段、未知开始/结束时间

对于gantt图来说，基本上不会去在时间轴上标注一个点作为时间点，都是以时间线的方式进行展示。
对于非时间段，强制渲染为持续一天
对于未知/无开始/结束时间，我们用空来表示。如未知开始/未知结束，则渲染时那一侧是虚的。

(3) 字符串时间

格式: 使用 / 分割的字符串，字符串不满足 ISO 8601++ 标准
所有不含 + 且不相同的字符串都会作为flag，进入数组，该flag数组与其元素用于表示时间线的轴和轴点
示例: 1/2/3/4/5/6
场景: 有时我们想自定义横轴的内容，或者只想用gantt的样式而不是去表示时间线 (例如用gantt去模拟网络包packet)

Warning

时区混用问题

由于使用时区来表示 "多时间线"，所以如果你要合并，你需要将时间段进行转换为同一时区。且时间段不支持两边为不同时区，以前者为准
不填Z或其他时区，则定义为 "未知时区的的本地时间"。不可与带时区的时间混用

Warning

字符串和8601时间混用问题

以第一个出现的时间为准

若是字符串，则后续的8601时间会作为字符串被解析
若是时间，则后续不满足8601格式的时间点会认为是语法错误。跳过该行的解析

至于 ""，则两者都支持

AnyBlock Gantt

采用时间节点

格式：采用markdown列表语法，列表项的首行写 gantt time，非首行写该时间的内容
示例:
```
- gantt time
  content...
```

状态表示

task/todo状态，由于我们沿用了 markdown 列表表示法，所以你可以使用 gfm 的 task 语法
示例: - [ ] 2000-01-01 | do something
渲染：无 task 正常显示，否则在前面显示个 [ ] / [x]。等同 - 2000-01-01 | <checkbox icon> do something

anyblock 列表语法糖

anyblock 列表有个语法糖，使用 | + 空格，来表示列表的内换行或子列表 (在timeline/gantt这种二列表格中，这里是前者)

示例:

- aaa | bbb
- 2020-11-11 | do something

等同于

- aaa
  bbb
- 2020-11-11
  do something

总结

同时兼顾简单和复杂

简单使用: 列表项填 YYYY-MM-DD时间 | 内容，非常简单!
复杂使用: 支持时间段 (结束时间、持续时间)、gfm task、时区、时分秒...等可选功能

demo

2014-10-21 | (时间演示) 休息
2014-10-21T8:30:00Z/2014-10-21T8:40:00Z | (时间段演示) 吃早饭
2014-10-22T8:30:00+8:00 | (时区演示) 从子午线坐飞机到中国并落地了
2014-10-23
(多行内容演示)
早上上班
中午上班
下午上班
2014-10-24 | (gfm task演示) 任务A，放弃了，不做了
2014-10-25 | (gfm task演示) 任务B，已完成
2014-10-21+t2/2014-10-23+t3 | (时间线演示) 某地台风

测试

task2

anyblock timeline with indent (with mulline md 和 with indent 是 list2 系列中，是冲突的。timeline 的选择是 mullint md)

2020	dd 2020-01 \| aa 2020-02 \| cc
2021	dd

anyblock gantt with indent (这里应采用层级 or with mulline md? 是二列列表还是多级列表? 我感觉多级会好一些。后面可以用来做子任务、也可以用来做依赖关系)

(待开发)

Gantt实现

实现 gantt 的前段库调研

gantt库

mermaid gantt

多时间线只能用模拟，不支持自定义非时间轴，不用

DHTMLX

https://github.com/DHTMLX/gantt 1.7k, JavaScript, last week

付费，也有免费版

gantt-schedule-timeline-calendar

https://github.com/neuronetio/gantt-schedule-timeline-calendar

带可视化编辑

grappe/gantt ⭐5.7k, js, 3 weeks ago

Frappe Gantt

更底层的绘画库

ECharts

D3.js

AntV G2/G6

对比、总结

Gantt 编写指导

箭头线段是什么？

(by gemini 2.5 pro)

gantt图的箭头线段是用来表示什么意思的？为什么需要？为什么有些gantt图也不需要这个东西？mermaid gantt好像也没这个东西

箭头线段表示什么？（依赖关系）

在项目管理中，很多任务不是孤立的，它们之间存在着先后顺序或逻辑关联。箭头就是这种关联的可视化表达。最常见的依赖关系有四种：

完成-开始 (Finish-to-Start, FS)
- 表示 任务A必须完成后，任务B才能开始 (最常见的一种)
- 例子: 必须先“砌好墙”，然后才能“粉刷墙壁”。箭头的方向是从“砌墙”指向“刷墙”。
开始-开始 (Start-to-Start, SS)
- 表示 任务A开始后，任务B才能开始。它们可以同时开始，或者B在A之后某个时间点开始。
- 例子: “编写代码”和“编写代码文档”可以同时开始。
完成-完成 (Finish-to-Finish, FF)
- 表示 任务A完成后，任务B才能完成。它们可以同时完成，或者B在A完成之后才完成。
- 例子: “系统测试”必须在“开发所有功能”都完成后才能宣告完成。
开始-完成 (Start-to-Finish, SF)
- 表示 任务A开始后，任务B才能完成 (最不常用的一种)
- 例子: 新旧系统交接班。新系统“上线运行”（任务A）开始后，旧系统的“维护支持”（任务B）才能结束。

为什么有些甘特图没有箭头？

主要有以下几个原因：

高阶报告或简单展示
有时甘特图只是用作一个高阶的时间轴（Timeline），向不关心执行细节的管理者或客户展示“什么时间段在做什么事”，而不是“这些事之间的逻辑关系是怎样的”。在这种情况下，为了图表简洁，会省略箭头。
任务确实没有依赖关系
对于一些非常简单的项目，可能就是一张任务清单，各个任务之间没有严格的先后顺序，可以并行处理。比如一个市场活动，“设计海报”、“联系场地”、“准备讲稿”这几件事可以同时进行，互相不影响。
工具限制或使用者不了解
一些简单的图表工具（比如用Excel画的简易甘特图）可能不支持或很难画出依赖关系。或者，制作图表的人本身不了解或不重视任务依赖关系的重要性。
